橋梁関連設計支援サービス

​新技術(イージースラブ橋、イージースラブラーメン橋)を支援します。
概要

【イージースラブ橋とは】

孔あけ加工をしたH形鋼を並べ、ウエブに横繋鉄筋を貫通させてコンクリートと一体化させた
SRC構造の床版橋です。

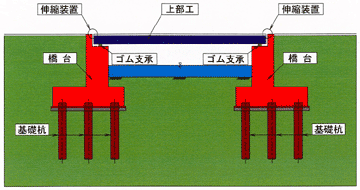

【イージースラブラーメン橋とは】

1.橋梁上部工(SRC床版橋)と橋梁下部工(RC橋台)を剛結合し、
  上下部一体構造としとした複合門型ラーメン橋です。
2.下部工は、直接基礎形式の他に杭基礎形式や鋼矢板基礎形式など、すべてが採用可能です。
3.上部工は、すでに開発済であるイージースラブ橋を採用しています。

●特 徴

  1. 低コスト・低桁高

  2. 短い現場工期

  3. 簡単な構造

  4. 支保工が不要

  5. 容易な施工

  6. ジョイントレス構造

  7. ミニマムメンテンス

  8. 既設鋼桁の再利用可能

石川県小松市(平成16年5月架)

​工事費比較(概算)

<検討条件>
 設計荷重  B活荷重(車道橋)
 橋 長   L=15m
 幅 員   W=10m
 橋台高   H=5m
 支持層   橋台下面より深度約20m(杭長:L=20m)

従来形式【床版橋+RC橋台(杭基礎式)】

概算工事費:¥72,000,000円

(1㎡当り¥480,000円)

新形式(その1) 【門型ラーメン橋(杭基礎式)】

概算工事費:¥46,100,000円
(1㎡当り¥308,000円)

コスト 36% 減!

新形式(その2)【門型ラーメン橋(矢板基礎式)】

概算工事費:¥36,100,000円
(1㎡当り¥240,000円)

コスト 50% 減!

​従来形式に比べて36~50%のコスト削減につながります。

​支援内容

新技術(イージースラブ橋、イージースラブラーメン橋) の設計をお手伝いさせていただきます。

 ●技術講習会
 ●提案資料の作成
 ●概略設計
 ●詳細設計

まずはお気軽にご相談下さい。
